As simulações realizadas envolveram o estudo dos seguintes casos:
Analisando as simulações realizadas, construiu-se a seguinte tabela:
![]() ![]() |
-0.5 | 0.5 | 1.0 | 2.0 |
-2.500 | D | D | D | |
-1.250 | PO | PO | PO | |
-0.750 | Po | Po | Po | |
-0.625 | Po | |||
-0.500 | Po | Po- | Po | Po |
-0.313 | Po- | |||
-0.156 | PB- | |||
-0.078 | PB- | |||
-0.062 | Po | |||
0.156 | PB | |||
0.313 | D | |||
0.500 | D | |||
0.625 | D |

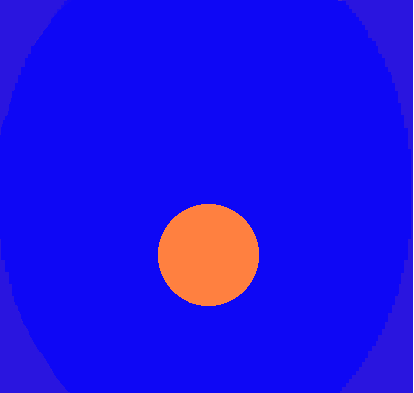

Algumas das imagens do 1 copo nas quais a construção da tabela foi baseada estão apresentadas no Apêndice A.
Na tabela anterior, a codificação tem o seguinte significado:
Através da tabela, pode-se concluir que, independentemente do valor escolhido
para , valores para
inferiores a
e superiores a
levam à degeneração da imagem, ou seja, as informações originais a
serem reconstruídas não podem ser recuperadas. Há alguns casos, como a
Figura 25, em que mesmo havendo um pico bem definido
localizando o copo, ocorre uma valorização excessiva de pontos próximos a ele,
levando à degeneração.
Ao atribuir valores negativos para e
, a posição do copo pode
ser recuperada e há pouca oscilação na borda, mas o sentido de orientação do
copo é invertido.
Através da tabela conclui-se que ao atribuir para valores no intervalo
, o pico que identifica o copo está bem definido, mas a
oscilação na borda da imagem é muito grande.
No intervalo
, a posição do copo é recuperada, a amplitude da
oscilação na borda da imagem é pequena e o pico identificando o copo torna-se mais
definido. Podendo-se concluir que valores para
neste intervalo são
favoráveis para a recuperação da informação contida no centro da imagem.
Além disso, para valores em
, a imagem começa a ser
degenerada, através do rápido aumento da oscilação na borda.

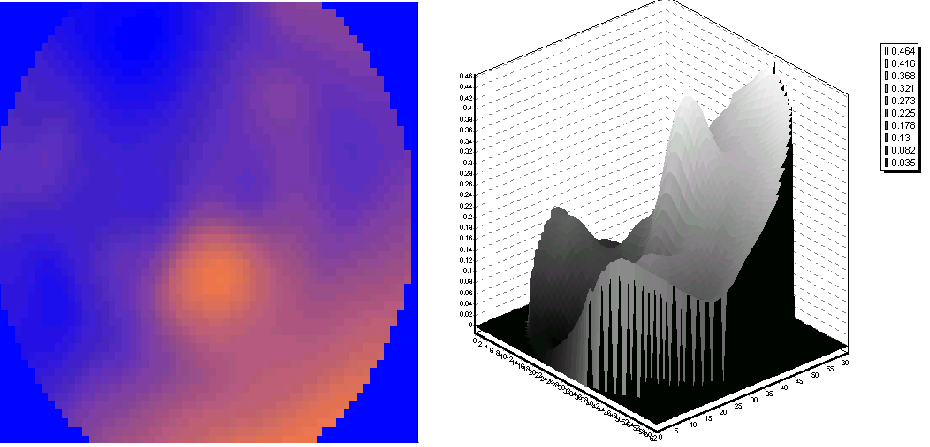

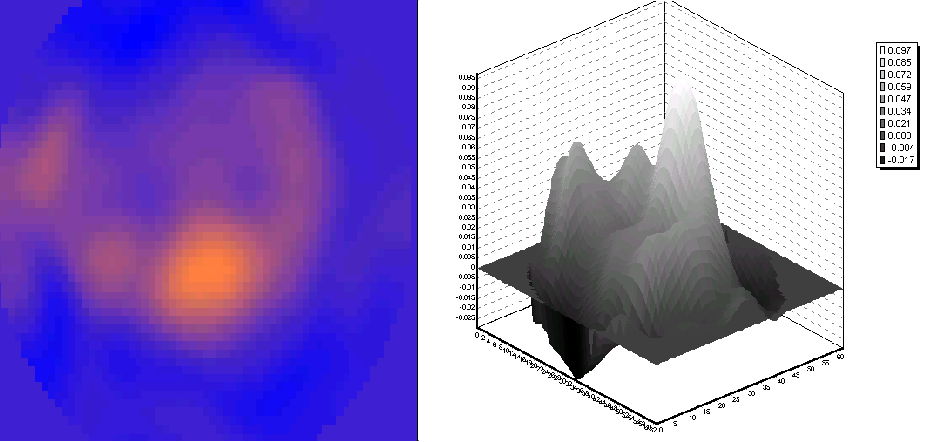

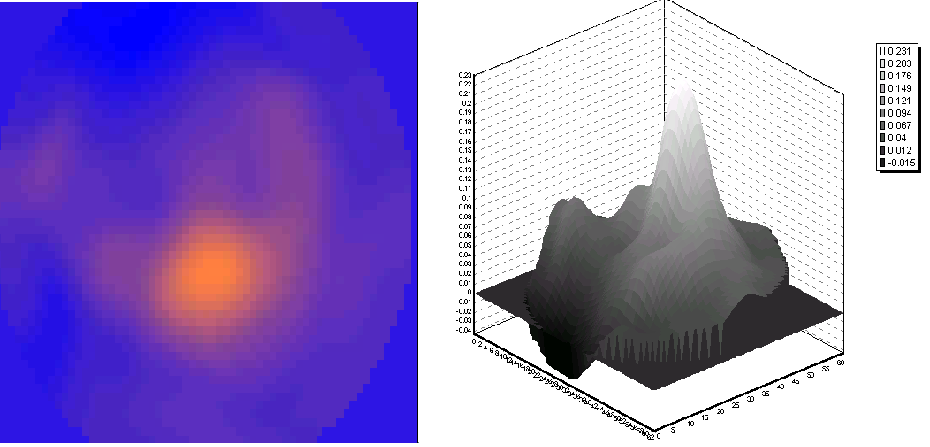

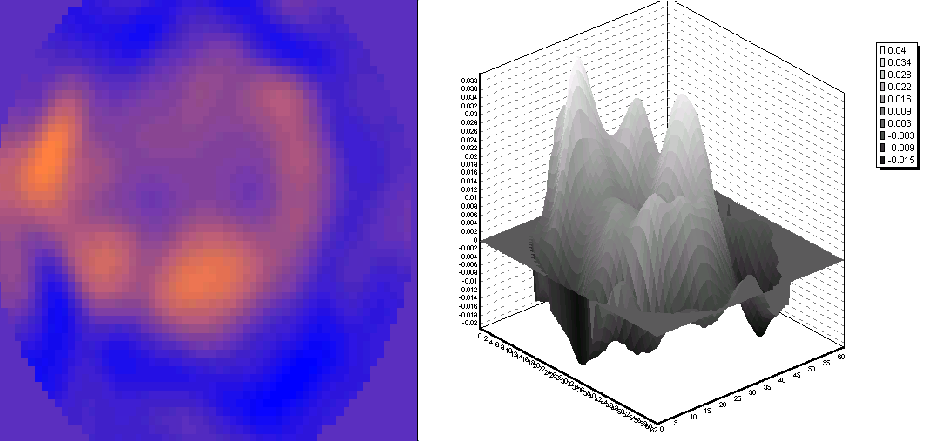

A seqüência de imagens apresentada a seguir, mostra os casos em que:
Analisando as simulações realizadas, construiu-se a tabela a seguir.
![]() ![]() |
0.5 | 1.0 | 2.0 |
-5.000 | PPo | PPo | PPo |
-2.500 | PPO | PP | PP |
-1.250 | PpO | Ppo | Ppo |
-0.625 | Pop | Pop | |
-0.313 | PpO | ||
-0.156 | D | ||
-0.078 | D | ||
0.156 | D | ||
0.313 | D | ||
0.625 | D |

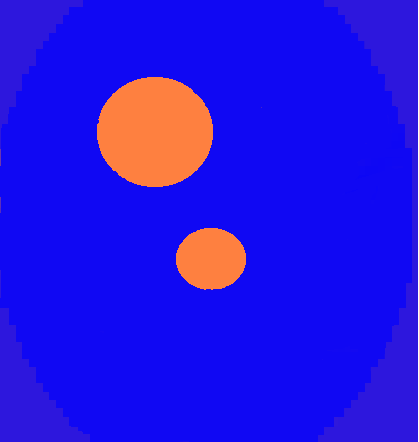

Algumas das imagens dos 2 copos nas quais a construção da tabela foi baseada estão apresentadas no Apêndice B.
Na tabela, a codificação tem o seguinte significado:
Através da tabela, pode-se concluir que valores para superiores a
levam à degeneração da imagem e quanto maior o valor de
, mais
lentamente ocorre esta degeneração.
No intervalo
, a imagem apresenta dois picos bem definidos nas
posições originais dos 2 copos e pequena oscilação na borda. Pode-se concluir
que valores para
neste intervalo são favoráveis para a recuperação da
informação contida no centro da imagem.
Além disso, para valores de em
, a imagem começa a ser
degenerada, pois, mesmo havendo picos identificando os copos, à medida que o
valor de
aumenta, o pico mais alto intercala-se com as oscilações
apresentadas pela borda da imagem. A separação entre os copos perde nitidez,
sendo que o pico menor surge como um alargamento na base do copo mais alto.

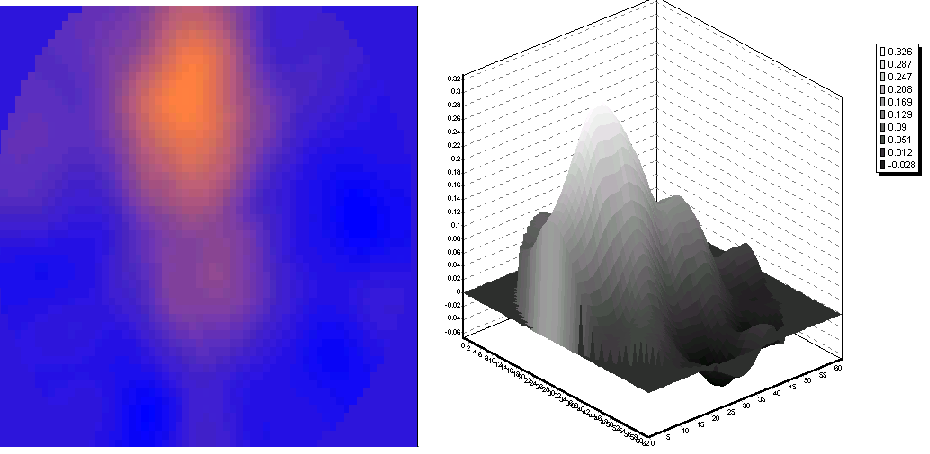

A seqüência de imagens apresentada a seguir, mostra os casos em que:
