Para esta reconstrução, foram desconsiderados os valores da condutividade dos
pontos da vizinhança do dipolo definida por um círculo com centro no dipolo e
raio . Esta mesma vizinhança será mantida para definição dos pontos do
domínio que contribuirão para a reconstrução da imagem.
Os pontos que definem o perfil de
são definidos por
, respectivamente, com
. Através da
interface é possível alterar tanto os valores de
quanto de
.
Mas, para estas simulações,
foi fixado.
Uma vez que os pontos a serem interpolados foram definidos pelo usuário, o programa calcula os dois polinômios interpoladores e aplica essa ponderação na reconstrução da imagem.
Foram simulados diferentes perfis para
e as imagens resultantes
estão apresentadas no Apêndice C.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
(0.001,100.0) | (0.15,70.0) | (0.35,45.0) | (0.5,30.0) | (0.75,15.0) | (1.0,10.0) | D |
(0.001,40.0) | (0.15,30.0) | (0.35,17.0) | (0.5,10.0) | (0.75,4.0) | (1.0,1.0) | D |
(0.001,10.0) | (0.15,7.0) | (0.35,4.0) | (0.5,2.0) | (0.75,0.5) | (1.0, 0.25) | P |
(0.001,5.0) | (0.15,3.0) | (0.35,1.0) | (0.5,0.5) | (0.75,0.2) | (1.0,0.15) | P |
(0.001,1.0) | (0.15,0.7) | (0.35,0.4) | (0.5,0.25) | (0.75,0.1) | (1.0,0.04) | P |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|

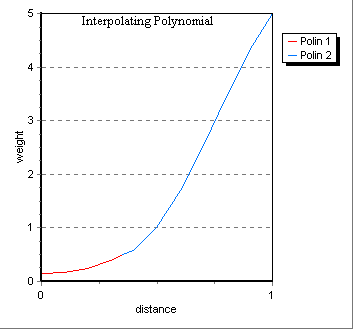

(0.001,10.0) | (0.15,15.0) | (0.35,30.0) | (0.5,45.0) | (0.75,70.0) | (1.0,100.0) | D | |
(0.001,1.0) | (0.15,4.0) | (0.35,10.0) | (0.5,17.0) | (0.75,30.0) | (1.0,40.0) | PO | |
(0.001,0.25) | (0.15,0.5) | (0.35,2.0) | (0.5,4.0) | (0.75,7.0) | (1.0,10.0) | D | |
(0.001,0.15) | (0.15,0.2) | (0.35,0.5) | (0.5,1.0) | (0.75,3.0 ) | (1.0,5.0) | D | |
(0.001,0.04) | (0.15,0.1) | (0.35,0.25) | (0.5,0.4) | (0.75,0.15) | (1.0,1.0) | D |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|

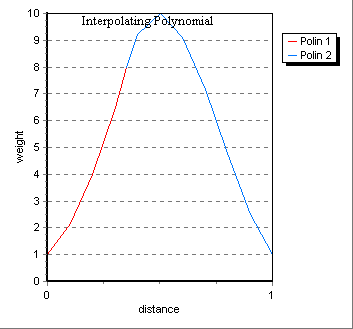

(0.001,10.0) | (0.15,35.0) | (0.35,85.0) | (0.5,100.0) | (0.75,45.0) | (1.0,10.0) | D | |
(0.001,5.0) | (0.15,15.0) | (0.35,30.0) | (0.5,40.0) | (0.75,25.0) | (1.0,5.0) | D | |
(0.001,1.0) | (0.15,3.0) | (0.35,8.0) | (0.5,10.0) | (0.75,6.0) | (1.0,1.0) | P | |
(0.001,0.5) | (0.15,1.5) | (0.35,3.5) | (0.5,5.0) | (0.75,3.0) | (1.0,0.5) | P | |
(0.001,0.1) | (0.15,0.3) | (0.35,0.7) | (0.5,1.0) | (0.75,0.5) | (1.0,0.1) | P |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|

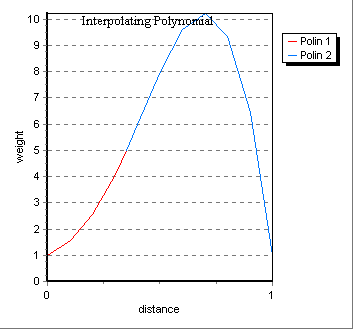

(0.001,10.0) | (0.15,15.0) | (0.35,30.0) | (0.5,60.0) | (0.75,100.0) | (1.0,10.0) | D | |
(0.001,10.0) | (0.15,11.0) | (0.35,17.0) | (0.5,35.0) | (0.75,40.0) | (1.0,10.0) | D | |
(0.001,1.0) | (0.15,2.0) | (0.35,5.0) | (0.5,8.0) | (0.75,10.0) | (1.0,1.0) | P | |
(0.001,0.5) | (0.15,1.0) | (0.35,2.0) | (0.5,3.5) | (0.75,5.0) | (1.0,0.5) | P | |
(0.001,0.1) | (0.15,0.2) | (0.35,0.4) | (0.5,0.7) | (0.75,1.0) | (1.0,0.1) | P |
Nas tabelas, a codificação tem o seguinte significado:
Perfil | Qualidade da Imagem |
1 | P |
2 | D |
3 | P |
4 | P |
Ao atribuir-se valores maiores que para o maior peso nos perfis 1, 2 e 3,
a imagem é degenerada. Nestes três perfis, os demais testes revelaram que as
imagens obtidas são bastante semelhantes, apresentando um pico bem definido
localizando o cilindro.
Através das tabelas pudemos notar que o único perfil de função peso desfavorável para a qualidade da imagem reconstruída final é o perfil 2, ou seja, aquele em que pontos distantes do dipolo são mais ponderados que aqueles próximos a ele.

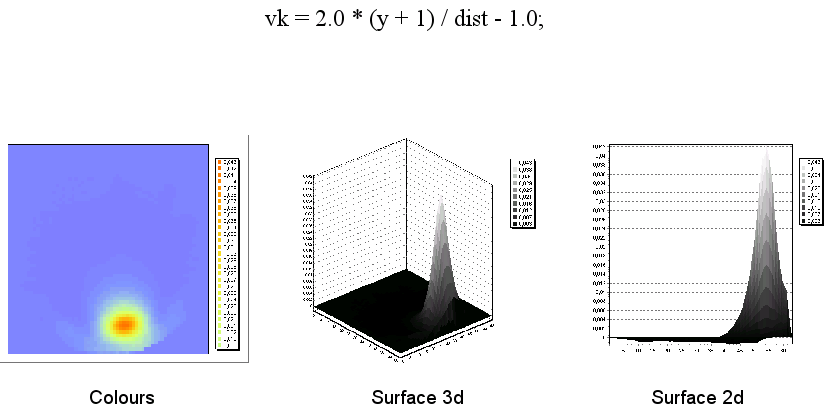

Em relação a função peso
, pôde-se notar que a função
construída
através de polinômios interpoladores atinge resultados bastante semelhantes.
Porém, na função
o espalhamento na base do copo e a oscilação
apresentada na borda são um pouco menores.
